如何访问NAND内存芯片并从中读取数据
发表时间：2020-12-30 09:48:00 人气：3190
现在很多现代的NAND闪存设备都采用了一种新型的架构，将接口、控制器和存储芯片集成到一个普通的陶瓷层中，我们称之为一体结构封装。
直到最近，所有的存储卡，如SD、索尼的MemoryStick、MMC等，都包含了一个非常简单的“经典”结构，其中包含了独立的部分——一个控制器、一个PCB和tsop48或LGA-52包中的NAND内存芯片。在这种情况下，恢复的整个过程非常简单——我们只是解焊了内存芯片，用PC-3000 FLASH直接读取它，并与普通USB闪存驱动器做了同样的准备。
但是，如果我们的存储卡或UFD设备是基于一体封装架构的，我们该怎么办呢？如何访问NAND内存芯片并从中读取数据？
基本上，在这种情况下，我们应该尝试通过擦除涂层的陶瓷层，在我们的一体封装装置的底部找到特殊的技术引脚。
在开始处理一体FLASH数据恢复之前，我们应该警告你，一体FLASH器件焊接的整个过程很复杂，需要良好的焊接技能和特殊设备。如果您之前从未尝试过焊接一体FLASH器件，那么最好在一些数据不重要的配件在设备上尝试您的技能。例如，您可以购买其中的几个，以测试您的准备和焊接技能。
您可以在下面找到必要设备清单：
一个好的光学显微镜
x2，x4，x8变焦
USB烙铁与非常薄的烙铁头，很尖的烙铁头
双面胶带；液体活性剂
BGA助焊剂
热风枪（例如-Lukey 702）
松香
木制牙签
酒精（75%以上纯度）
直径0.1毫米的铜线，漆包线
首饰级砂纸：1000、2000、2500目（数值越大，沙子越小）
直径为0.3mm的BGA锡球
镊子
锋利的手术刀
图纸与引脚分配方案
PC-3000 Flash线路板适配器
当所有的设备都准备好进行焊接时，我们就可以开始生产了。 首先，我们使用一体FLASH器件。在我们的例子中，它是小的microSD卡。我们需要用双面胶把这张卡片固定在桌子上。
之后，我们开始从底部擦掉陶瓷层。这个操作需要一些时间，所以你应该非常耐心和小心。如果你损坏了引脚层，数据恢复将是不可能的！ 我们从粗砂纸（最大尺寸的砂）开始–1000或1200。
当第一大部分涂层被去除时，有必要将砂纸更换为较小的砂粒尺寸–2000。
最后，当触点铜层变得可见时，我们应该使用最小的砂粒尺寸–2500。

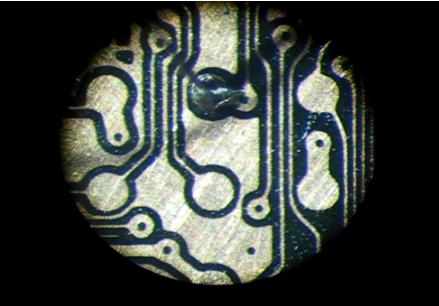

如果你正确地执行所有的操作，最后你会得到这样的东西：
下一步是在我们的全球解决方案中心搜索引脚。 要继续使用整块，我们需要焊接3组触点：
指令触点：ALE，RE，R/B，CE，CLE，WE；
电源触点：VCC，GND。
首先，您需要选择一体FLASH器件的类别（在我们的例子中为microSD卡），之后您必须选择兼容的引脚排列（在我们的例子中为2型）。
之后，我们应该将microSD卡固定在电路板适配器上，以更方便地焊接。
在焊接之前打印出一体FLASH器件的引脚排列方案是个好主意。你可以把这个方案放在你的旁边，这样当需要检查引脚数组时，它就在眼前。
准备开始焊接过程了！确保工作站有足够的光线！ 在小刷子的帮助下，将一些液体活性助焊剂滴在microSD引脚触点上。
在湿齿镐的帮助下，应将所有BGA锡球放置在引脚排列方案上标记的铜引脚触点上。最好使用尺寸为触点直径约75％的BGA锡球。液体助焊剂将帮助我们将BGA球固定在microSD卡表面上。
当所有的BGA锡球都放在引脚上时，应该使用烙铁来熔化锡。小心！轻轻地执行所有动作！为了熔化，请用烙铁头轻轻触碰BGA锡球。
当所有的BGA锡球都熔化后，需要在触点上放一些BGA助焊剂。
使用热风枪，应该对引脚加热+200˚C的温度。BGA助焊剂有助于在所有BGA触点之间分配热量并小心地熔化它们。加热后，所有触点和BGA锡将采取半球形式。
现在应该在酒精的帮助下去除所有的助焊剂痕迹，需要将酒精洒在microSD卡上，并用刷子清洁它。
下一步是准备铜线。它们的长度应相同（约5-7厘米）。为了切割相同尺寸的电线，建议使用一张纸作为长度测量仪。
之后，应该借助手术刀从电线上去除隔离漆。从两侧稍微划伤它们。
电线准备的最后一个阶段将是松香丝镀锡的过程，以便更好地进行焊接。
现在准备开始焊接电路到我们的电路板。建议从电路板的侧面开始焊接，然后在显微镜的帮助下，继续将电线的另一侧焊接到单片器件上。
最后，所有电线都焊接到电路板上，我们准备开始使用显微镜将电线焊接到microSD卡上。 这是最复杂的操作，需要很多耐心。如果觉得很累 – 休息一下，吃一些甜的东西，喝一杯咖啡（血液中的糖会帮助你的手不抖）。之后，开始焊接。 对于右撇子，我们建议右手拿烙铁，而左手拿镊子用铜线。 你的烙铁应该是干净的！不要忘记在焊接时不时地清理它。
当所有触点都焊接完毕后，确保没有任何一个触点连接到GND层！所有的针脚必须非常紧固！
现在我们准备将我们的电路板连接到PC-3000FLASH，并开始读取过程！
