华为40W超级快充充电头内部结构拆解图

发表时间:2021-12-17 10:00:00 人气:12256

华为40W超级快充充电头的拆解就知道了,内部可以说是塞的满满的,电路板上密密麻麻各种元器件。

手机充电器基本组成:滤波电容,这个元件非常重要,占据体积空间也是大一点,各种电感、电阻、高频变压器、整流二极管、开关管、各种控制芯片、以及各种输出控制和保护电路构成。

华为40W超级快充充电头内部结构拆解图

我们可以看一下上图的华为40W超级快充充电头拆解图,中间三个圆柱体元器件就是充电器必备的滤波电容,它比较占用空间,越大它的滤波效果更加好,非严格来说充电器输出电压更加稳定平滑。

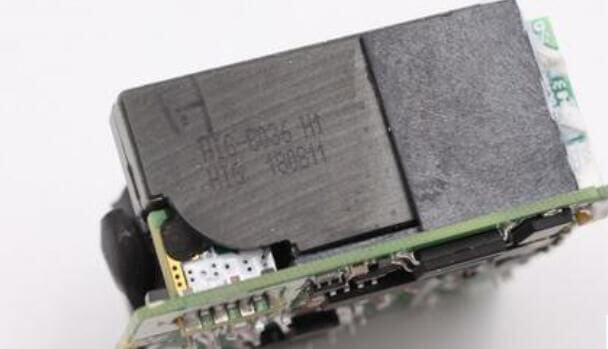

而为了使得充电器输出功率更加大,高功率同时带来低的发热和防水作用,充电器内部也进行了灌胶处理,不仅能够进行防水,而且还可以起到固定元器件和散热作用。

华为40W超级快充充电头内部结构拆解图

我们也可以来看看苹果祖传的充电器,个头非常的小,它的内部也是比较满,但是它的输出功率很低,也就是输出5W。而华为的充电器为了达到更大的输出功率,就得使用更多的元器件,就不得不把体积做大。

华为40W超级快充充电头内部结构拆解图

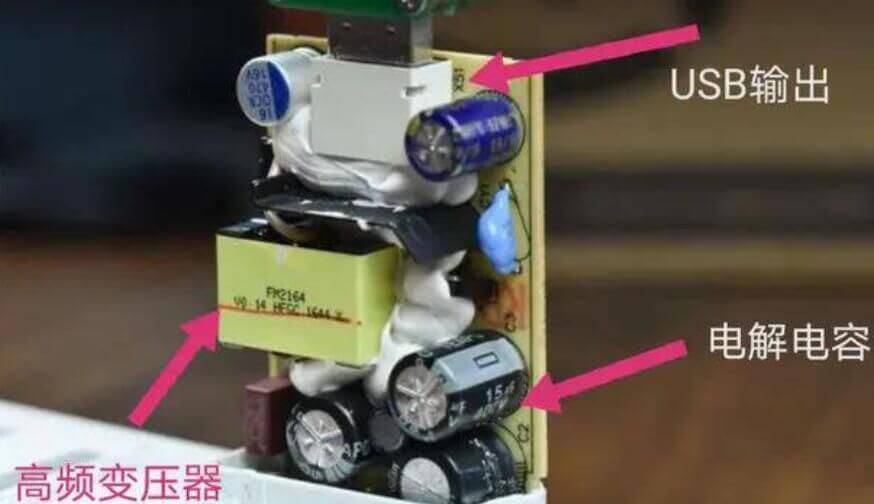

再拿滤波电容和高频变压器来说,快充充电器的电压用的比较高,它对电容要求也是比较高,耐压值不同的电容它的体积不同。即使是一样容量大小的电容,耐压值越高它的体积越大。

华为40W超级快充充电头内部结构拆解图

而由于快充的输出功率更加高,它对变压器要求不同于普通充电器,它的高频变压器体积会更加大一点,开关管也会更大一点。

这里再说一下现在氮化镓充电器,普通充电器用的开关管基本都是硅和锗半导体材料做成,但是这类材料目前来说差不多已经发展到一个极限。

而用氮化镓做开关管,就可以大幅度提升开关频率,开关频率高了它就可以达到更高的效率、更低的发热、更小的体积。也就是同样输出功率情况下,它的体积更加小。

结语:

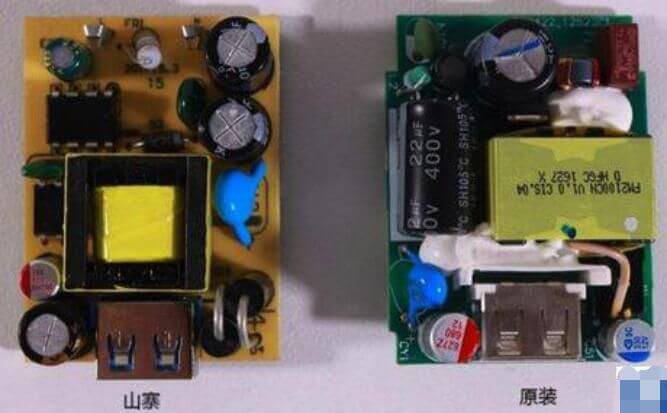

同时建议购买原装或者大牌子充电器,下图就是原装和山寨充电器对比。杂牌子做工和用料都是比较差,能省则省了,并且大部分也是功率虚标,发热比较严重。

华为40W超级快充充电头内部结构拆解图

而原装的做工和用料都是非常不错,功率不虚标,工作过程中发热也不是很高,兼容性和安全性更加的好。
