冰箱原理图只要是由控制芯片、变频器组成的;冰箱的电路图有多功能电冰箱控制电路图、电脑式电冰箱控制电路图、间冷式电冰箱电路图、双温双控直冷式电冰箱电路图等。
电冰箱的控制原理
接通电源,芯片开始工作,变频器主回路直流电压上升,电子温控器将温度信号作为变频器的反馈信号,由于冰箱运行之前箱内温度较高与温度设定值有较大的差值。当变频器主回路直流电压上升到额定值后,电脑芯片经延时向变频器发出启动运行信号,变频器启动运行,输出频率逐渐上升,与此同时,压缩机启动运行,转速逐渐加快。
此时冰箱温度与设定的温度有较大差值,变频器输出频率上升到最大值,压缩机高速运行,冰箱处于强制冷状态,冰箱内的温度在较短时间内达到设定值,由于惯性的作用,冰箱内的温度继续下降,低于设定值。变频器输出频率下降,压缩机转速随之下降,制冷量也随之减小,冰箱内的温度上升。当冰箱内的温度和设定温度相等时,变频器的输出频率稳定在此值,压缩机匀速运行,制冷量保持不变,此时冰箱内处于恒温状态,压缩机处于连续低转速运行状态。
当打开冰箱门取存物品或除霜时,冰箱内的温度上升,变频器输出频率上升,压缩机运行转速上升,制冷量增大,使冰箱温度再回到设定温度,冰箱又处于恒温运行状态。
当冰箱环境温度上升时,其散热现象严重,温度也随之上升,则变频器也相应的上升输出频率,压缩机转速上升,制冷量增大,冰箱温度回到设定值,再次处于恒温状态。反之,当冰箱环境温度下降时,经变频调节,冰箱也处于恒温状态运行。
多功能电冰箱控制器电路图

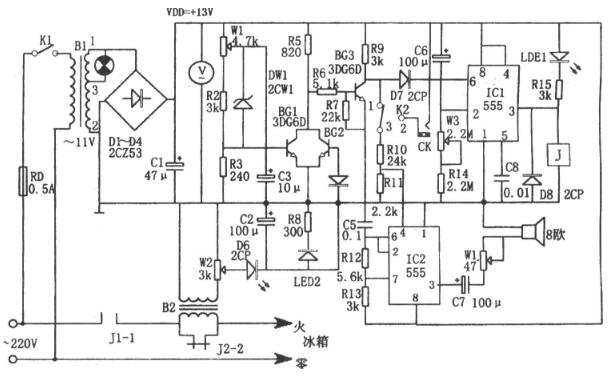

如图所示为多功能电冰箱控制电路。该控制器由过压、欠压采样电路、延时启动电路、声光报警电路、降压整流电路等组成。其中降压整流电路为整个控制器提供直流电压。
延时启动电路由IC1(555)和C6、R14、W3等组成,当开机或断电后又来电时,C6上的端电压不能突变,555因⑥脚电位为高电平而发生复位,随着充电进行,当C6充电到使2脚电位低于1/3VDD时,555发生置位,③脚输出的高电平使继电器J吸合。相应延时为td=1.1(Rw3+R14)C6,图示参数对应的延时约为4~10分钟。
过压、欠压和过流检测、开关电路由W1、R2、R3、DW1、BG1、BG2、BG3等组成。当发生过压、欠压或过流时,BG3截止,其集电极为高电位,该电位的一路加至IC1⑥脚,使555复位,③脚输出的低电平使继电器J释放,触点J2-2断开,切断冰箱电源,同时LED1被点亮;另一路则通过R10、R1分压后加至IC2④脚,使IC2起振。
IC2和C5、R12、R13组成多谐振荡器,其振荡频率为f=1.44/(R12+R13)C5,图示参数对应的频率约为1kHz。一旦出现过压、欠压或过流现象,则Ic。振荡器输出振荡信号,驱动喇叭工作,发生音响报警。
该控制器可实现在过压、欠压、过流情况下的自动保护,瞬时切断电源后延时启动,故障声光报警等多种功能。
电脑式电冰箱控制电路图

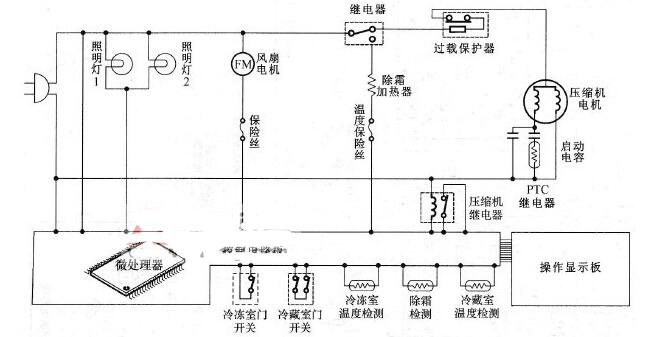

电脑式电冰箱是指电气系统中采用微处理器进行控制的电冰箱,它的制冷系统与普通电冰箱基本相同。图10-7是采用微处理器的电冰箱电气系统简图。
微处理器是一个具有很多引脚的大规模集成电路,其主要特点是可以接收人工操作指令和传感信息,遵循预先编制的程序自动进行工作,具有分析和判断能力。
冷藏室和冷冻室的温度检测信息随时送给微处理器,人工操作指令通过操作显示电路送给微处理器,微处理器收到这些信息后,便可对继电器、风扇电机、除霜加热器、照明灯等进行自动控制。
电冰箱室内设置的温度检测器(温度传感器)将温度的变化变成电信号送到微处理器的传感信号输入端,当电冰箱内的温度到达预定的温度时电路便会自动进行控制。微处理器对继电器、电机、照明灯等元件的控制需要有接口电路或转换电路。接口电路用以将微处理器输出的控制信号转换成控制各种器件的电压或电流。
间冷式电冰箱电路图
间冷式电冰箱是依靠冷冻室内的风扇强制空气加速循环,加快蒸发器进行热交换的速度,从而达到冷却食品的目的。间冷式冰箱与直冷式冰箱的主要不同之处是:风扇电动机控制电路和自动化霜电路。典型的间冷式电冰箱电路。
双温双控直冷式电冰箱电路图

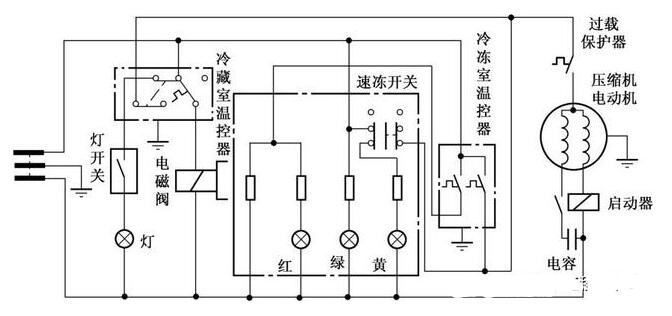

双温双控直冷式电冰箱电路与普通电冰箱电路相比的主要区别:一是冷藏室、冷冻室都需要安装温控器,二是制冷系统需要通过电磁阀进行控制。典型的双温双控直冷式电冰箱电路如图6-5所示。该电路的核心元器件是冷藏室温控器和冷冻室温控器。其中,冷藏室温控器除控制冷藏室温度外,同时控制着电磁阀的工作状态;而冷冻室温控器仅控制冷冻室的温度。
