PCB元件放置区域的有关限制问题解析

发表时间:2021-02-01 10:09:16 人气:2336

说说布板的限制吧,我曾经犯过一个错误,如图,我把EMC的Chock放置在很下边,高度不够,整个PCB板高度不够。模具是开过的,最后只能重新画PCB板。



以后各位兄弟一定要让机构工程师检查PCB板高度,正面和反面都要注意。


PCB元件放置区域的限制


说说布板的限制吧,我曾经犯过一个错误,如图,我把EMC的Chock放置在很下边,高度不够,整个PCB板高度不够。模具是开过的,最后只能重新画PCB板。


以后各位兄弟一定要让机构工程师检查PCB板高度,正面和反面都要注意。

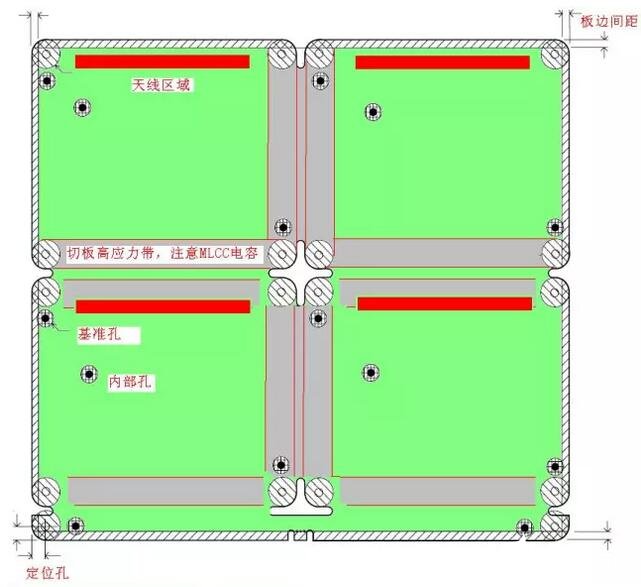

PCB元件放置区域的有关限制问题解析

1.定位孔(Tooling Hole)


周围不能走线和布置元件,一般是取一个半径的区域。


2.板边(BOARD EDGE)


所有的器件都不能超出板子(除了连接器),板边的限制和U槽相关,特别注意分离的MLCC电容,不能经受剪切应力。走线,通孔,测试点相距板边各有限制,其中走线需求最小,通孔其次,测试点要求距离最大。


3.内部通孔 (INTERNAL HOLES)


在板子内部的孔也需要留出安全距离,地孔可以除外。


4.基准点(FIDUCIALS)


基准点(防呆点)附近不能有器件,铜线,阻焊,经验法则安全距离在1.5×基准点边长或直径。


5.天线(ANTENNAS)


如果存在RF接受模块,天线附近(PCB带状或者金属)要留出安全距离。


6.器件高度限制(HEIGHT RESTRICTIONS)


布板的时候有的限制就是外壳中可能有凹陷或者加强筋的部分,因此需要注意元件到外壳的距离,保证元件可以放入。


7.螺钉限制


如果我们使用散热片或者其他的螺钉的话,需要注意螺钉附近要留出安全距离。
